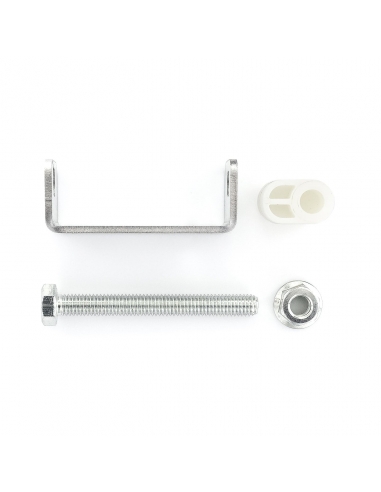

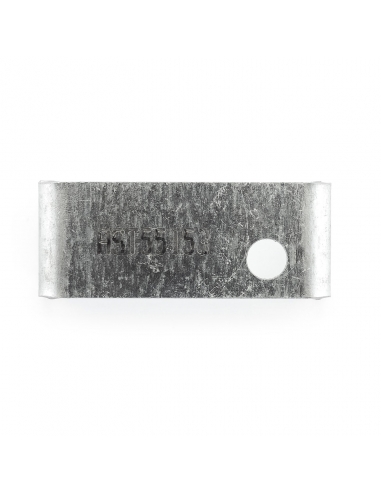

Hörmann sada pre skrátenie vodiacej koľajnice pohonu garážovej brány

Vyžadujú nosníky, prievlaky alebo iné konštrukčné podmienky na stavbe alternatívne rozmery vodiacej koľajnice? Potom vám môže pomôcť sada na skrátenie vodiacej koľajnice Hörmann! Pomocou sady môžete prispôsobiť vodiacu lištu. Môže byť použitý pre koľajnice FS 2, FS 10 alebo FTS 10.

Vhodné na skrátenie nasledujúcich vodiacich koľajníc:

• Dvojdielna vodiaca koľajnica FS 2
• Jednodielna vodiaca koľajnica FS 10
• Vodiaca koľajnica Hörmann FTS 10

Nastavte vodiacu lištu Hörmann

Jednou z najdôležitejších súčastí pohonu garážových brán je vodiaca koľajnica pohonu. Umožňuje hnaciemu motoru otvoriť garážovú bránu a prípadne ju opäť zavrieť. Ak si však konštrukčné podmienky vyžadujú úpravu koľajnice, riešením je táto sada na skrátenie. Podporu s aplikáciou získate z podrobných pokynov, ktoré sú k dispozícii na stiahnutie.

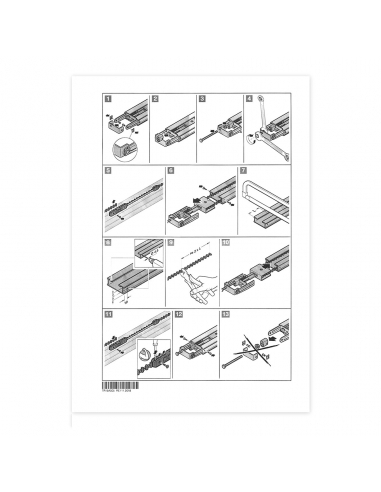

V zásade sa môžete riadiť dodanými pokynmi pre sadu na skrátenie vodiacej koľajnice Hörmann. Po demontáži hlavy pohonu a demontáži vodiacej koľajnice sa inštaláciou prekladového spoja zabezpečí maximálne predpätie zabudovanej pružiny.

Upozornenie: Zodpovedajúci prekladový kĺb Hörmann pre upevnenie vodiacich koľajníc je potrebné dokúpiť zvlášť.

Pro tip

Podľa našich skúseností môže byť vloženie ozubeného remeňa do spojky ozubeného remeňa dosť ťažké. Preto naše odporúčanie: Po zasunutí upínacieho zariadenia (obr. 10) ho priskrutkujte (obr. 12). Teraz uvoľnite držiak hnacej remenice na druhom konci vodiacej koľajnice a nainštalujte ozubený remeň do spojky (obr. 11). Držiak hnacej remenice mierne zapadne do koľajnice v dôsledku napnutia pásu. Teraz položte kúsok dreva na koniec koľajnice, pomocou skrutkovej svorky upnite držiak hnacej remenice proti nemu, kým otvory pre skrutky do seba opäť nezapadnú, a potom držiak naskrutkujte späť. Alternatívne pre lepšie pochopenie môžete použiť pokyny spoločnosti Hörmann pre výmenu ozubeného remeňa alebo vodiaceho vozíka.

Koľajnice Hörmann sú podľa dĺžky rozdelené na koľajnice K, M a L. Zodpovedajúce vodiace lišty sa dodávajú buď ako kompletná sada garážových brán, alebo si ich môžete u nás osobitne objednať v našom obchode. Jedná sa o samonosné oceľové koľajnice, ktoré sú opatrené dlhodobo stabilným ozubeným remeňom z polyesteru / polyamidu. Vodiaci vozík je vyrobený z plastu a jednodielne koľajnice sú úplne predmontované. Vďaka automatickému napínaniu pásu je vodiaca lišta Hörmann takmer bezúdržbová.
