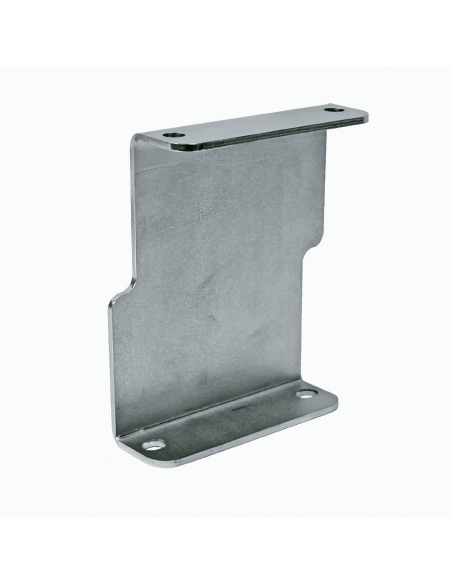

Konzola pre spojenie dvoch brzdiacich zariadení BSF-M

• Jednosmerná hydraulická radiálna brzda zabezpečuje bezpečnú prevádzku posuvnej brány v šikmine.
• Ozubený pastorok má 16 zubov s najbežnejším modulom 4.
• Brzda dokáže pracovať s maximálnou silou 7 Nm, pri vyššej sile nefunguje a môže dôjsť k poškodeniu.
• V prípade vyššej sily, je vhodná konzola a dvojica brzd s možnosťou zaťaženia 14 Nm
• Postup ako vypočítať silu pre konkrétny prípad je uvedený v priloženom manuály - viac sekcia Prílohy.
• Smer brzdenia je možné zmeniť otočením ozubeného kolesa.

Základné rozmery:

Výpočet zaťaženia brzdy:

M [Nm] = P x sinß x 0,032

P = váha brány v Newtonoch (1kg = 9,81N)

ß = sklon v stupňoch

Príklad výpočtu:

Môžme použiť brzdu na bránu s váhou 400 kg a sklonom 3º?

P = 9,8 x 400 = 3924 N

sin(3) = 0,0523

M = 3924 x 0,0523 x 0,032 = 6,57 Nm (brzda je vhodná pre daný prípad)
