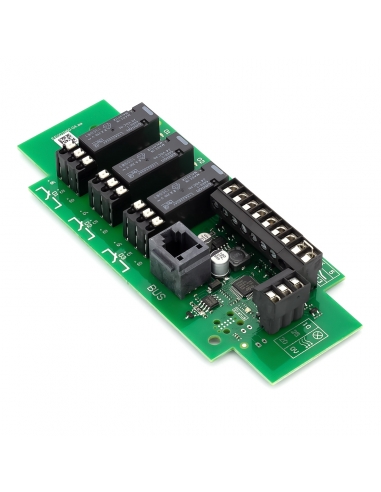

Hörmann UAP1 HCP univerzálna platina adaptéra

Pomocou univerzálnej dosky adaptéra UAP 1 HCP je možné prepojiť takmer akékoľvek zariadenie alebo systém s pohonom brány Hörmann s podporou HCP2 a zisťovať koncové polohy brány automatizovanej garáže alebo vjazdovej brány. Na druhú stranu je možné do pohonu prenášať spínacie príkazy z externého zariadenia, napríklad zo spínacieho člena inteligentného domáceho systému.

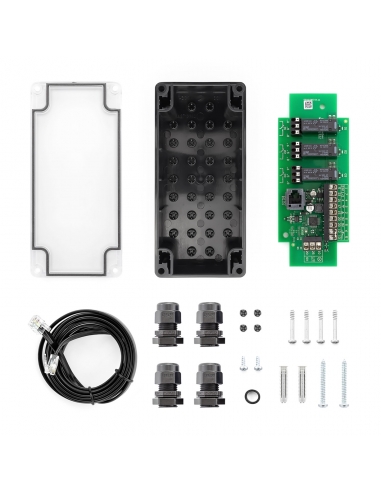

Rozsah dodávky

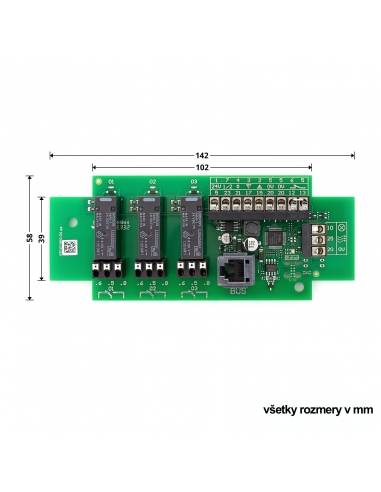

• Doska univerzálneho adaptéra Hörmann UAP 1 HCP

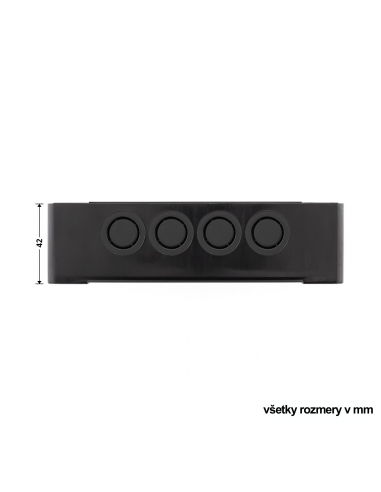

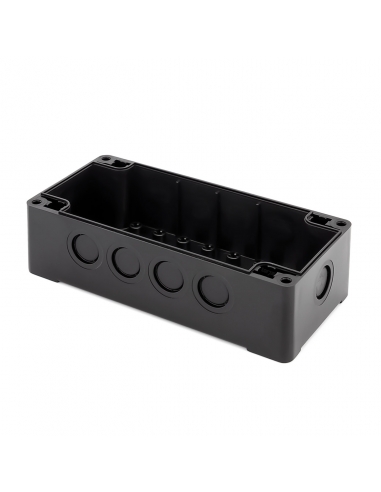

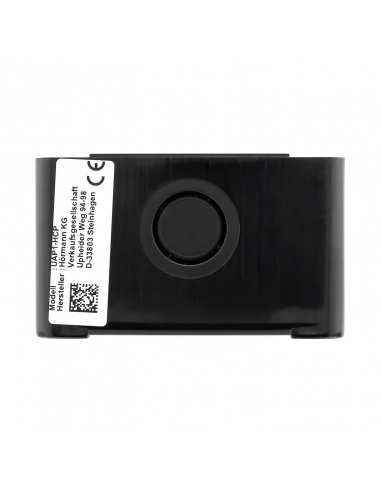

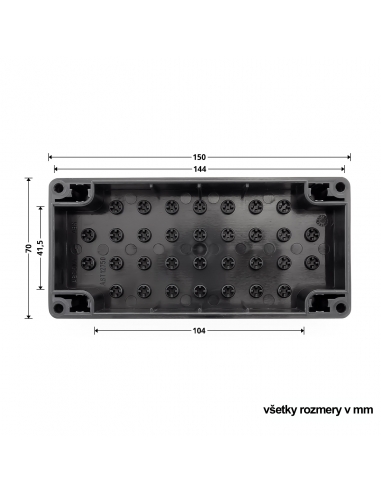

• Ochranný kryt odolný voči poveternostným vplyvom a prachu (trieda krytia IP 65)

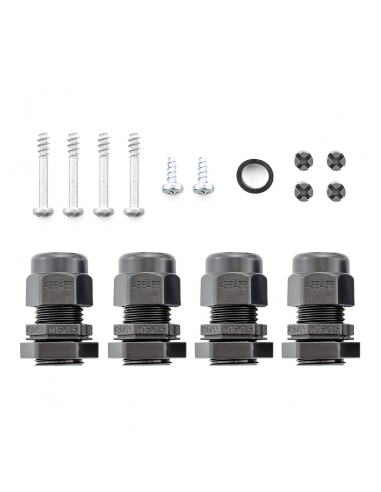

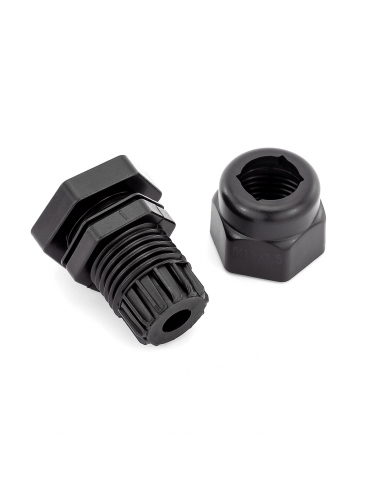

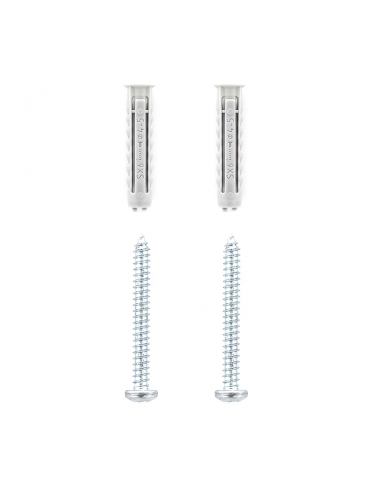

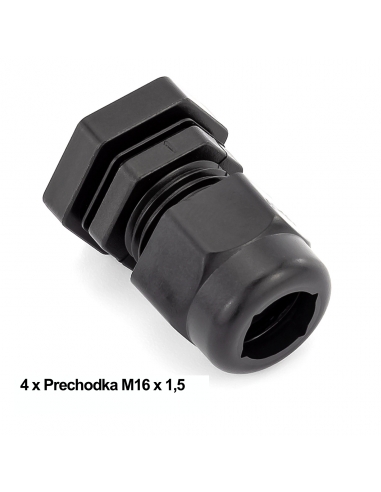

• Upevňovací a montážny materiál

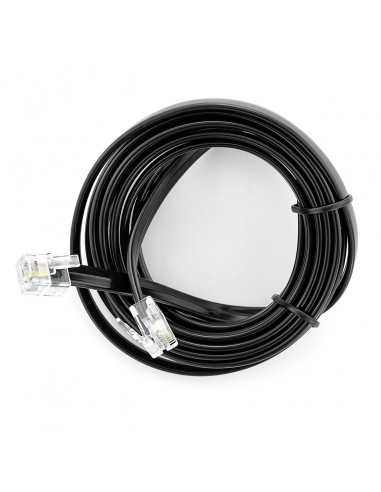

• 2 m systémový kábel

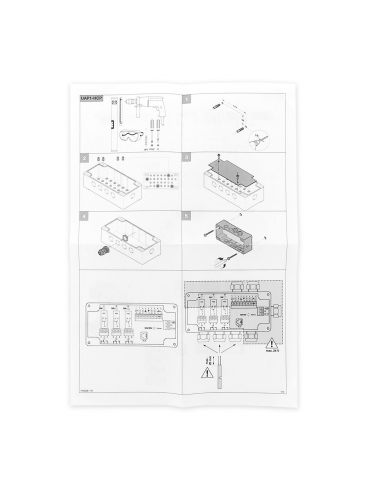

• Schéma zapojenia

UAP 1 HCP umožňuje výber smeru (otvorenie brány, zatvorenie a zastavenie brány) prostredníctvom externého vstupného zariadenia, ako aj priame ovládanie osvetlenia pohonu, polohy čiastočného otvorenia a polohy vetrania. Univerzálna doska adaptéra tak ponúka celý rad funkcií s ohľadom na možné vstupné príkazy, ktoré inak ponúka iba ručný vysielač. Inteligentné domáce systémy ako Loxone, ktoré nie sú podporované samotnými firmami Hörmann, sa dajú tiež pripojiť k pohonu dverí Hörmann vďaka UAP 1 HCP. Doska adaptéra navyše umožňuje ovládanie vonkajších spotrebiteľov, ako je napríklad výstražné svetlo alebo osvetlenie garáže, prostredníctvom pohonu dverí. Takéto externé zariadenia môžu byť tiež spínané v závislosti od polohy dverí. Napríklad signálne svetlo môže byť pripojené tak, aby sa vždy rozsvietilo, keď je brána otvorená.

Poznámka: UAP 1 HCP je kompatibilný iba s pohonmi brán 4. série.

V súčasnosti majú požadované rozhranie zbernice HCP2 iba najnovšie pohony garážových brán Hörmann série 4. Pre všetky staršie pohony brán s bus pripojením je k dispozícii UAP 1, ktorý je k dispozícii aj na našom webe.

Technické vlastnosti a funkčnosť

UAP 1 HCP sa dodáva s plášťom odolným voči dažďovej vode a prachu, ktorý zodpovedá triede krytia IP 65. S týmto krytom môže byť doska adaptéra ovládaná aj vonku. Preto musí byt 'kryt vždy udržiavaný zatvorený. UAP 1 HCP má šesť vstupov s funkciou otvorenia brány, zatvorenia brány, čiastočného otvorenia, polohy vetrania, osvetlenia obsluhy a zastavenia. Kontrola sa musí uskutočňovať prostredníctvom bezpotenciálových kontaktov. Na tieto riadiace vstupy by sa za žiadnych okolností nemalo pripájať napätie. Môžu sa používať všetky zariadenia, ktoré spĺňajú tieto podmienky. Okrem toho má UAP 1 HCP tri bezpotenciálové výstupy, ktoré sú ovládané spínacím relé. Výstupy 1 a 2 sú spojené s koncovými polohami otvorených a zatváraných dverí, každý z nich sa spína v zodpovedajúcich koncových polohách. Výstup 3 je voľne programovateľné voliteľné relé, ktoré možno použiť na ovládanie externého spotrebiteľa. Pretože všetky tri výstupy sú beznapäťové spínacie relé, môžu sa tiež použiť na ovládanie spotrebiteľov pomocou sieťového pripojenia. Maximálna spínacia kapacita na týchto výstupoch je 30 V DC / 2,5 A (odporová záťaž) a 250 V AC / 500 W (odporová záťaž).

Upozornenie:

Pripojenie k elektrickej sieti môžu vykonávať iba vyškolení elektrikári, pretože neodborná práca môže viesť k úrazu elektrickým prúdom.

Informácie:

Na ovládanie osvetlenia garáže, signálneho svetla alebo na hlásenie koncovej polohy brána otvorená/zatvorená

• Určené pre SupraMatic série 4 a pohony vjazdových brán
• Bezpotenciálový prepínací kontakt
• Spínací výkon max:
• 30 V DC / 2,5 A (ohmické zaťaženie)
• 250 V AC / 500 W (ohmické zaťaženie)

Rada od nás:

Pri prvotnom pripojení BUS konektora k pohonu ProMatic / SupraMatic je potrebné vykonať reset / skenovanie BUS zbernice. Pri pohone ProMatic 4 je nutné prepnúť DIL prepínač 8 do polohy ON a po niekoľkých sekundách naspäť do polohy OFF. Pri pohone SupraMatic 4 je nutné v MENU 37 zvoliť parameter 01 a potvrdiť.
