Hörmann Pripojovacia doska pre VersaMatic, RotaMatic a RotaMatic Akku od roku 2017

Malá motorová pripojovacia doska je určená pre pohony VersaMatic a RotaMatic vyrobené od 03/2017. Ide o tú dosku, ktorá je pri pohone VersaMatic umiestnená na strane bez riadiacej jednotky a pri RotaMatic v oboch pohonných jednotkách. Slúži jednak na napájanie motorov pohonu a zároveň ako rozhranie k riadiacej jednotke. V prípade poškodenia je možné túto dosku jednoducho a rýchlo vymeniť.

Obsah balenia:

• Hörmann pripojovacia doska pre VersaMatic, RotaMatic a RotaMatic Akku

• Hörmann pripojovacia doska pre VersaMatic, RotaMatic a RotaMatic Akku ako náhradný diel

Hörmann ponúka svoje aktuálne pohony krídlových brán VersaMatic (od 07/2016) a RotaMatic (nová verzia od 03/2017) ako štandardné modely, modely na batériu a modely typu P. Tieto pohony sa líšia spôsobom napájania a ťažnou silou. Vo všetkých modeloch sa používa hlavná riadiaca doska 439973, ktorá sa nastavuje individuálne podľa potreby. Existujú však dve rôzne motorové dosky – jedna pre modely typu P a druhá je práve „Hörmann pripojovacia doska pre VersaMatic, RotaMatic a RotaMatic Akku“.

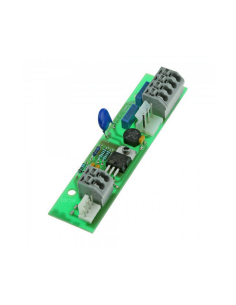

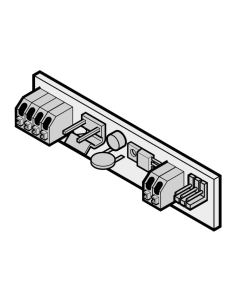

Motorová pripojovacia doska má rozmery 25 × 103 mm a je optimálne prispôsobená na zabudovanie do krytu pohonnej jednotky. Na ľavej strane dosky sa nachádza sivá 4-pólová svorka pre kábel prichádzajúci z hlavnej riadiacej jednotky. Na pravej strane sa nachádza ďalšia sivá 2-pólová svorka, ktorá slúži na pripojenie koncového spínača. Okrem toho sú tu aj dva 3-pólové konektory, do ktorých sa zapájajú káble od motora.
