Hörmann Pripojovacia doska pre VersaMatic P, RotaMatic P a PL od roku 2017

Malá motorová pripojovacia doska slúži ako náhradný diel pre pohony VersaMatic P a pohony krídlových brán RotaMatic P/PL vyrobené od marca 2017. Táto doska sa nachádza ako v sekundárnych pohonoch VersaMatic P bez riadiacej jednotky, tak aj v pohonných jednotkách RotaMatic P. Plní úlohu spojenia s riadiacou jednotkou, cez ktorú sa prenášajú riadiace signály a napájanie k motorom. V prípade poruchy je možné túto dosku jednoducho vymeniť a opäť uviesť pohon do prevádzky.

Obsah balenia:

• Hörmann pripojovacia doska pre VersaMatic P, RotaMatic P a PL

• Hörmann pripojovacia doska pre VersaMatic P, RotaMatic P a PL ako náhradný diel

Pohony krídlových brán VersaMatic (od 07/2016) a RotaMatic (nová verzia od 03/2017) sú dostupné ako štandardné modely, modely na batériu a modely typu P. Tieto sa líšia ťažnou silou a spôsobom napájania. Napriek tomu majú všetky pohony rovnakú riadiacu dosku 439973, ktorú je možné individuálne nastaviť. Naopak, motorová doska existuje v štandardnej verzii a ako „Hörmann pripojovacia doska pre VersaMatic P, RotaMatic P a PL“.

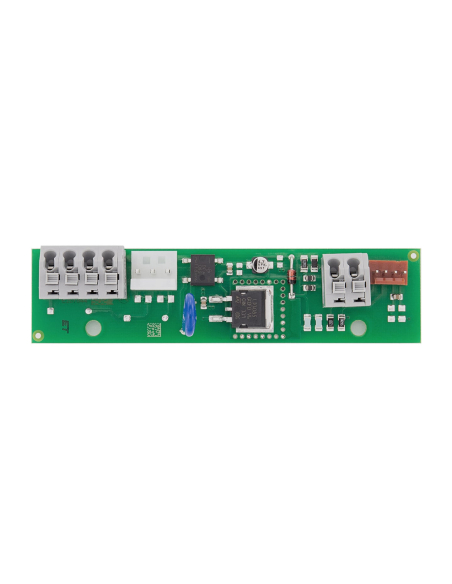

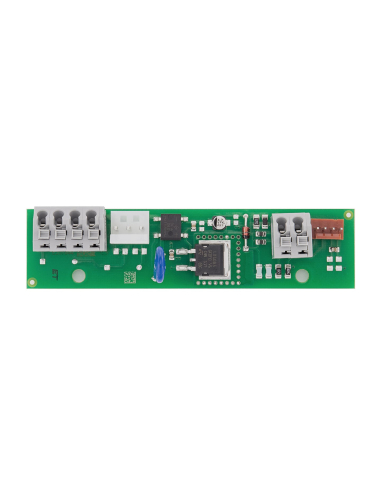

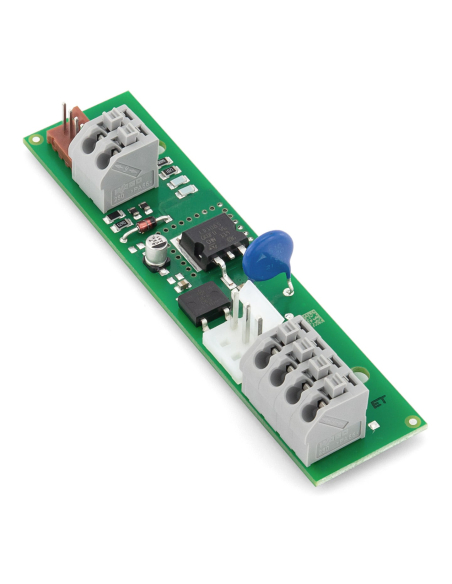

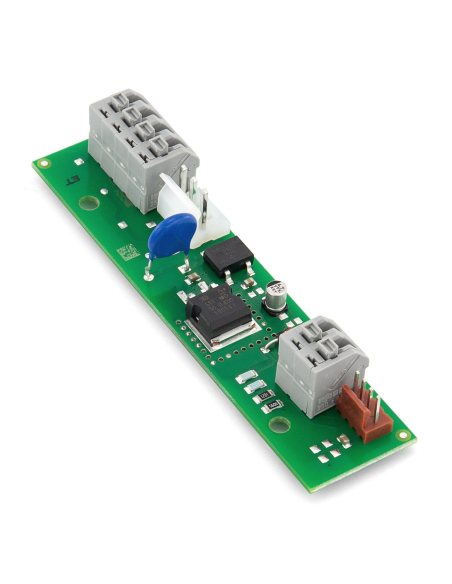

Motorová pripojovacia doska má kompaktné rozmery (25 × 103 mm), vďaka čomu dobre zapadá do krytov pohonných jednotiek. Na doske sa nachádza okrem iného 4-pólová svorka zo sivého plastu na pripojenie kábla z riadiacej jednotky. Vedľa nej sa nachádza ďalšia sivá 2-pólová svorka pre koncové spínače. Okrem toho sú na doske ešte jeden 3-pólový (biely) a jeden 4-pólový (hnedý) konektor pre káble od motora.

Technické údaje:

• pre RotaMatic P a RotaMatic PL (nová verzia od marca 2017, s dvojriadkovým menu displejom)

• pre VersaMatic P

• nie je určená pre: RotaMatic, VersaMatic, RotaMatic Akku a VersaMatic Akku (alternatívny diel: 439974)

• nie je určená pre staršie pohony RotaMatic P vyrobené do februára 2017 (alternatívny diel: 437713)
