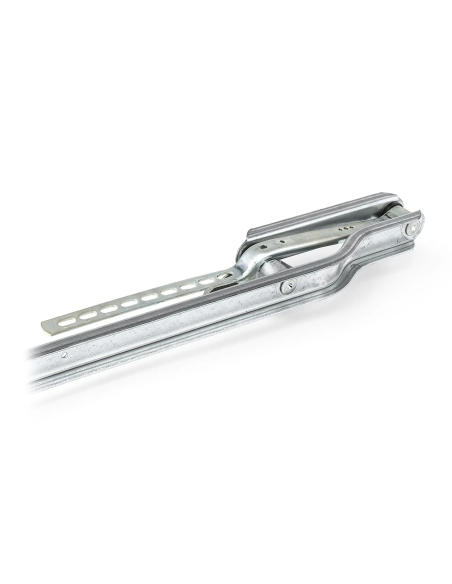

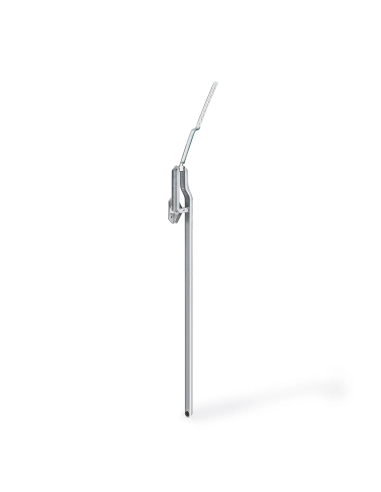

Hörmann Berry N80 náhradná páka vrátane adaptérovej dosky, ľava alebo pravá

Hörmann náhradná páka vrátane adaptérovej dosky, pre výšky bránového krídla BRH 1920 / 2000 / 2125 mm, slúži ako vhodný náhradný diel pre výklopné brány N80 a EcoStar s výškou brány 2125 mm. Pre staršie brány (do výrobného čísla 98365) sa dodáva aj adaptérova doska. Všeobecne páka tvorí hlavný komponent výklopného mechanizmu krídla brány. Výklopná brána by bez tohto dielu vôbec nefungovala. Ak dôjde k jej poškodeniu vplyvom starnutia, dá sa bez problémov nahradiť touto náhradnou pákou.

Obsah balenia

• 1× Hörmann náhradná páka vrátane adaptérovej dosky, BRH 1920 / 2000 / 2125 mm

Upozornenie: Náhradná páka je dostupná vo variante pre pravú aj ľavú stranu brány (pri pohľade zvnútra). Preto si starostlivo skontrolujte, na ktorej strane sa nachádza poškodený diel.

Páky sú vyrábané v rôznych dĺžkach, a preto Hörmann náhradná páka vrátane adaptérovej dosky,

Berry výklopné brány majú veľké jednoliate krídlo, ktoré sa pomocou špeciálneho mechanizmu zasúva pod strop. Na hornej časti brány sa nachádzajú vodiace kladky, ktoré sú zavesené v ráme brány. Páky, uložené v ložiskových blokoch, zasahujú do spodnej časti krídla. Takýto ložiskový blok je približne v polovici výšky brány upevnený na zárubni. Páka aj ložiskový blok sú súčasťou montážnej zostavy Hörmann náhradná páka vrátane adaptérovej dosky, BRH 1920 / 2000 / 2125 mm.

Najdôležitejším prvkom tejto zostavy je samotná páka, ktorá je na ložiskovom bloku rozdelená na dlhšiu a kratšiu časť. Na kratšom konci sa nachádza úchyt pre pružinový balík – tzv. pás pre uchytenie pružiny. Dlhší koniec páky zasahuje priamo do bránového krídla. Dĺžka tohto dlhého ramena (X-rozmer) závisí od výšky brány (X-rozmer = BRH/2 – 102 mm). Pri Hörmann náhradnej páke BRH 2125 mm je teda presne 960,5 mm.

Adaptérová doska sa používa iba pri starších bránach s výrobným číslom do 98365.
